Классификация рубильников

Рубильники, также известные как выключатели, представляют собой ручные коммутационные устройства в электрических системах. Их основная функция заключается в включении и отключении электронагрузки в сетях с высоким уровнем тока. Рубильники устанавливаются на распределительных устройствах, в электрощитах, электрошкафах и на трансформаторных подстанциях.

Рубильник является простым устройством, но существует множество его разновидностей. Классификация рубильников основана на типах модификаций, количестве полюсов, направлениях, степени защиты рукоятки и других параметрах. При выборе оптимальной модели необходимо учитывать разные характеристики.

Разновидности рубильников

Существуют различные модификации рубильников. Изначально были разработаны перекидные рубильники, которые имеют два положения - включено и выключено. Перекидные рубильники используются для коммутации большого количества электрических линий и широко применяются в современных электросетях.

Еще одним типом рубильников являются разъединительные рубильники. Они компактны по размеру, имеют короткую рукоятку и поставляются в защитном корпусе. Примером такого устройства является перекидной выключатель ВР32-31Ф-В71250-100А производства КЭАЗ.

Рубильники с поворотной рукояткой позволяют простое и надежное включение и отключение. Они отличаются высокой механической прочностью. Ножи таких рубильников начинают движение при повороте рычага. Примером такого устройства является рубильник OT25F3 3п 25A производства АВВ.

Существуют также модульные рубильники, которые монтируются на DIN-рейку. Они служат для защиты оборудования от перегрузок и коротких замыканий. Примером такого устройства может быть модульный двухполюсный рубильник SHD202 C25 производства АВВ.

Реверсивные рубильники используются для переключения питания системы между двумя независимыми устройствами, например, между ЛЭП и автономным электрогенератором. Примером такого устройства является рубильник OT100F3C 3п 100А производства АВВ.

Полюсы

Рубильники могут быть однополюсными, двухполюсными, трехполюсными и четырехполюсными. Это указывает на количество проводов, которые можно подключить к коммутационному устройству.

Однополюсные рубильники позволяют подключить один питающий провод и один отходящий. Примером такого устройства является выключатель нагрузки SHD201 производства ABB.

Двухполюсные рубильники используются для полного отключения сети от напряжения. Они актуальны в схемах, где предусмотрен отдельный выключатель для однофазного электроприбора. Примером такого устройства может быть модель SHD202 производства ABB.

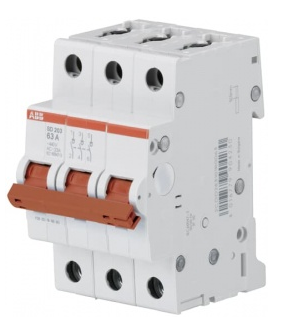

Трехполюсные рубильники применяются для защиты трех- или четырехпроводной сети. К таким рубильникам подводится до 6 проводов, из которых 3 являются фазными, а 3 - отходящими. Примером такого устройства может быть рубильник SD203 С16 от ABB.

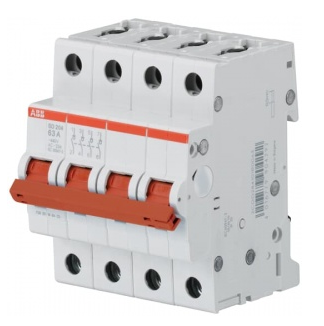

Четырехполюсные рубильники позволяют подключить 8 проводов - 4 фазных (включая 1 нейтральный) и 4 отходящих (включая 1 нейтральный). Примером такого устройства может быть модель SD204 C25 от ABB.

Номинальный ток

Кроме того, важным параметром является номинальный ток, который характеризует параметры электросети, с которой будет работать данный рубильник. Этот параметр выражается в амперах и указывается в маркировке устройства:

• 16А – OT16F3 3п 16A, SHD202 C16 (АВВ);
• 20А – ВН-32 2Р 20А (IEK);
• 25А – OT25F3 3п 25A, SHD202 C25 (АВВ), ВН-32 2Р 25А (IEK);
• 32А – SHD202 C32 (АВВ);
• 40А – OT40F3 3п 40A, SHD201 C40 (АВВ);
• 50А – SHD201 C50 (АВВ);
• 63А – OT63F3 3п 63A, SHD201 C63 (АВВ);
• 80А – OT63F3 3п 63A (АВВ);
• 100А – OT100F3C 3п 100А (АВВ), 100-IP54-У3-004-Узола;

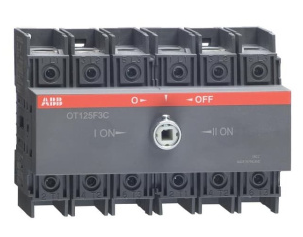

• 125А – OT125F3C 3п 125А (АВВ);
• 250А – 250-IP54-УЗ-001-Узола;
• 400А – ЯБПВУ-400-IP54-У3 (Узола);
• 630А – ЯРП-630-IP54-У3-Узола, ВР32-39Ф-В31250-630А-УХЛ3 (КЭАЗ).

Номинальное напряжение

Также при выборе рубильника следует учитывать номинальное напряжение сети. Для бытовых сетей это обычно 230 В. Однако рубильники используются с номинальным напряжением 253 В, например, однополюсный рубильник SD201.

У рубильника могут быть и иные значения номинального напряжения:

• 380 В – выключатель-разъединитель ВР32-39Ф-В31250-630А-УХЛ3;
• 660 В – ящик силовой ЯБПВУ 100-IP54-У3-004-Узола, разъединитель-рубильник РЕ19-37-31120 400А IEK123 (IEK), выключатель-разъединитель перекидной ВР32-39-В71250-630А (КЭАЗ);
• 750 В – реверсивный рубильник ABB OT63F3C 3п 63А, рубильник ABB OT25F3 3п 25A.

В каталоге представлено множество других типов рубильников. Если у вас возникли вопросы по выбору устройства, вы можете обратиться за консультацией к специалистам компании Элек-Трансфер.
